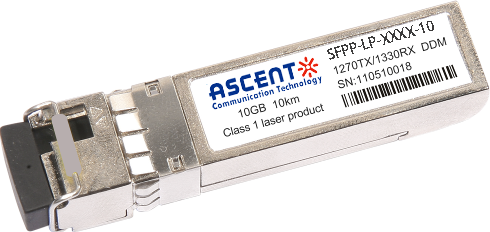

Ascent’s SFPP-LP-T99R-80 10 Gb/s SFP+ tunable transceiver is an integrated fiber optic transceiver that provides a high-speed serial link at signaling rates from 9.95 Gb/s to 11.3 Gb/s. The module complies with the 10 Gigabit Enhanced Small Form Factor Pluggable (SFP+) multisource agreement - MSA(SFF-8431) and SFF-8432, SFF-8690, and SFF 8472. It complies with the ITU-T G.698.1 standard with 50 GHz channel spacing for SONET/SDH, IEEE DWDM 10GBASE-ZR for up to 80 km (Ethernet), and DWDM 10GFC for up to 80 km (Fiber Channel) applications.
• Supports 9.95 Gb/s to 11.3 Gb/s bit rates
• Monolithically integrated full C-band tunable transmitter and APD receiver
• 50 GHz ITU channel spacing with integrated wavelength locker
• Maximum link length of 80km
• Metal enclosure, for lower EMI
• 2-wire interface with integrated Digital Diagnostic monitoring
• Hot-pluggable SFP+ footprint
• Specifications compliant with SFF 8472 V10.3 & SFF 8690 V1.4
• Compliant with SFP+ MSA with LC connector
• Power dissipation<1.65 W
• Case temperature range: -5 °C to +70 °C
Parameter | Symbol | Min. | Typ. | Max. | Unit | Note |
Storage Temperature | Ts | ‑40 | ‑ | 85 | °C | |
Relative Humidity | RH | 5 | ‑ | 85 | % | |
Power Supply Voltage | VCC | ‑0.3 | ‑ | 3.6 | V | |
Signal Input Voltage | Vcc‑0.3 | ‑ | Vcc+0.3 | V |
Recommended Operating Conditions
Parameter | Symbol | Min. | Typ. | Max. | Unit | Note |
Case Operating Temperature | Tcase | ‑5 | ‑ | 70 | °C | Without air flow |
Power Supply Voltage | VCC | 3.14 | 3.3 | 3.47 | V | |
Power Supply Current | ICC | ‑ | 500 | mA | ||
Data Rate | BR | 10.3125 | Gbps | |||
Transmission Distance | TD | ‑ | 80 | km | ||
Coupled fiber | Single‑mode fiber | 9/125 µm SMF |
Optical Characteristics
Parameter | Symbol | Min | Typ | Max | Unit | Note |
Transmitter | ||||||
Average Optical Power | Pout | ‑1 | 3 | dBm | 1 | |
Frequency Stability (BOL) | ƒc‑1.5 | ƒc+1.5 | GHz | 2 | ||
Frequency Stability (EOL) | ƒc‑2.5 | ƒc+2.5 | GHz | 2 | ||
Center Wavelength Spacing | 50 | GHz | 3 | |||
Optical Extinction Ratio | ER | 8.2 | dB | |||
Side mode Suppression ratio | SMSR | 35 | dB | |||
Average Launch Power (Laser off) | Poff | ‑30 | dBm | |||
Output Eye Mask | Compliant with IEEE 802.3ae | |||||
Receiver | ||||||
Rx Sensitivity with Dispersion 0 ps/nm | RSENS | ‑23 | dBm | @9.95, 10.3, 10.5 Gbps, BER=10^‑12 | ||
‑27 | @10.709 Gbps, BER=10^‑4 | |||||
‑27 | @11.1 Gbps, BER=10^‑4 | |||||
‑26.5 | @11.3 Gbps, BER=10^‑4 | |||||
Rx Sensitivity with Dispersion –400 ps/nm to +1450 ps/nm | ‑21 | @9.95, 10.3, 10.5 Gbps, BER=10^‑12 | ||||
‑25 | @10.709 Gbps, BER=10^‑4 | |||||
‑25 | @11.1 Gbps, BER=10^‑4 | |||||
‑24 | @11.3 Gbps, BER=10^‑4 | |||||
Input Saturation Power (Overload) | Psat | ‑6 | dBm | |||
Wavelength Range | λC | 1480 | 1580 | nm | ||
LOS De‑Assert | LOSD | ‑27 | dBm | |||
LOS Assert | LOSA | ‑36 | dBm | |||
LOS Hysteresis | 0.5 | dB |
Notes:
1. Output power is power coupled into a 9/125 mm single‑mode fiber.
2. ƒc refers to Page 2 the Frequency row of SFPP‑AT‑LP‑T99R‑80 Wavelength Guide Table, and test condition is reflect power to transmitter lower than ‑27 dBm.
3. Corresponds to approximately 0.4 nm.
Electrical Characteristics
Symbol | Min | Typ | Max | Unit | Note | |
Supply Voltage | Vcc | 3.14 | 3.3 | 3.46 | V | |
Supply Current | Icc | 500 | mA | |||
Transmitter | ||||||
Input Differential Impedance | ohm | 100 | Ω | 1 | ||
Differential Data Input Swing | Vin, pp | 240 | 910 | mV | ||
Transmit Disable Voltage | Vdis | Vcc‑1.3 | Vcc | V | ||
Transmit Enable Voltage | Ven | Vee | Vee+0.8 | V | 2 | |
TX_FAULT Voltage‑High | Vcc‑1.3 | Vcc | V | |||
TX_FAULT Voltage‑Low | Vee | Vee+0.8 | V | |||
Receiver | ||||||
Differential Data Output Swing | Vout, pp | 350 | 800 | mV | 3 | |
Data Output Rise Time | tr | 30 | ps | 4 | ||
Data Output Fall Time | tf | 30 | ps | 4 | ||
LOS Fault | Vcc‑1.3 | VccHOST | V | 5 | ||
LOS Normal | Vee | Vee+0.8 | V | 5 |
Notes:
1. Connected directly to TX data input pins. AC coupled thereafter.
2. Or open circuit.
3. Into 100 ohms differential termination.
4. These are unfiltered 20 % to 80 % values
5. Loss Of Signal is LVTTL. Logic 0 indicates normal operation; logic 1 indicates no signal detected.
Timing Parameters
Parameter | Symbol | Min | Typ | Max | Unit | Note |
Time to Initialize Cooled Module | Tstart_up | 20 | s | |||
Channel Switch Time | TchannelSwitch | 200 | ms | Any channel to any channel |
